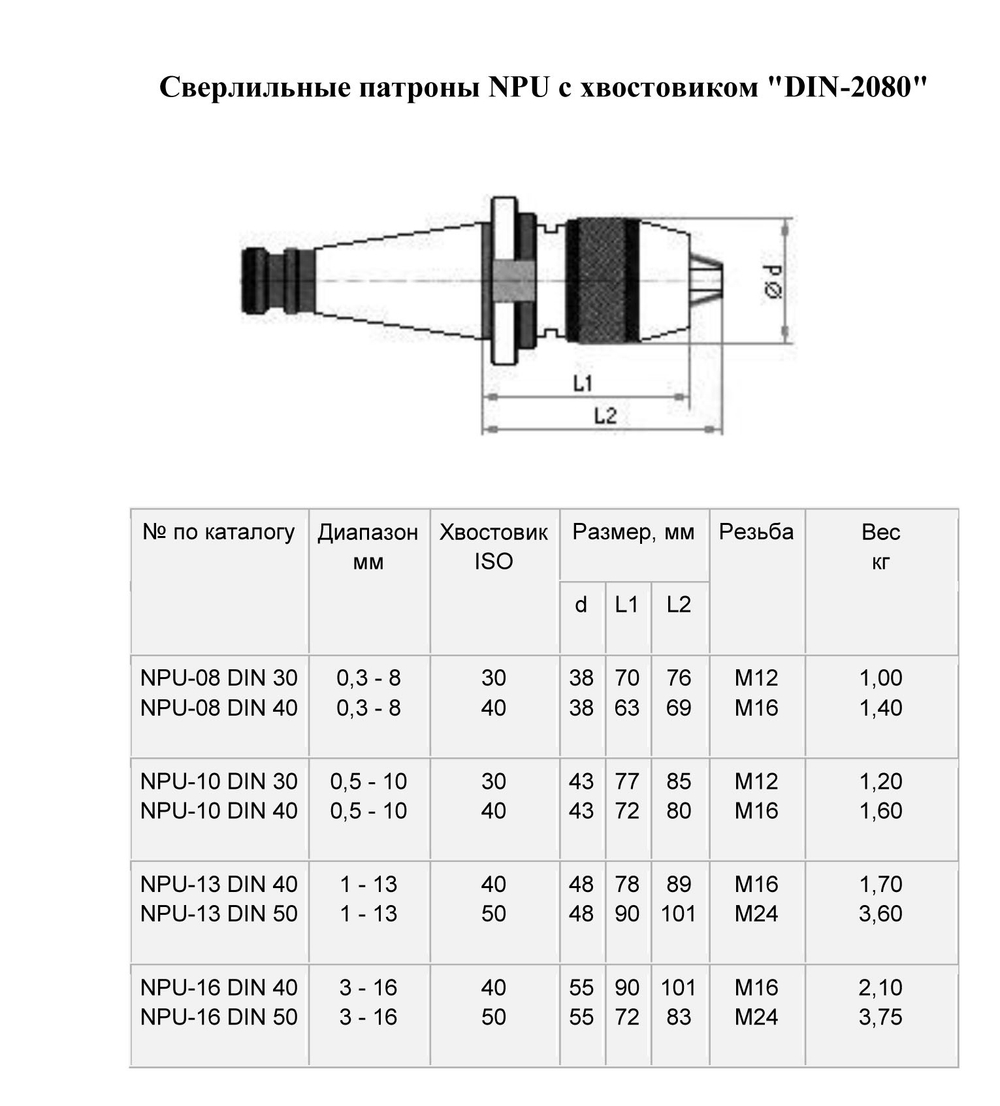

Прецизионный самозажимной патрон с интегрированным хвостовиком DIN2080. Зажим 1,0-13 мм.
Прецизионные сверлильные патроны серии NPU с интегрированным хвостовиком
- Единственное конусное соединение между сверлильным патроном и шпинделем исключает погрешности промежуточных посадок и обеспечивает максимально высокую жесткость и точность.
- Предназначен для использования в обрабатывающих центрах на сверлильных, расточных и фрезерных операциях с увеличенными подачами.
- Комплектуется ключом для создания дополнительного зажимного усилия. Легкая затяжка ключом повышает усилие зажима в три раза по сравнению с зажимом рукой.
- Защищен от потери инструмента в высокооборотных станках с мгновенной остановкой шпинделя.
- 100% сверлильных патронов серии NPU проходят индивидуальный контроль. Общее "интегрированное" биение не превышает 0,04 мм.
Точностные характеристики сверлильных патронов серии NPU
|
Модель |
Раб.Ø, мм |
Ød, мм |
L, мм |
Максимальное биение, мм |
|
NPU-10 |
0,5 - 10 |
3 |
35 |
0,040 |
|
NPU-13 |
1 - 13 |
5 |
55 |
0,040 |
|
NPU-16 |
3 - 16 |
5 |
55 |
0,040 |
